Ultraschall Doppler
Durchflussmesser
Ultraschall-Doppler-Durchflussmessgeräte ermöglichen die zuverlässige und berührungslose Messung des Volumenstroms, ohne in den Prozess einzugreifen. Dank der Clamp-on-Technologie erfolgt die Installation schnell und ohne Prozessunterbrechung. Die Ultraschall-Doppler Messgeräte eignen sich besonders für Flüssigkeiten wie Prozesswasser mit Feststoffanteilen oder Gasblasen, Schlämme und Klärschlamm, Zellstoff- und Papierfasersuspensionen, Laugen, Sand-Wasser-Gemische, Chemikalien mit Feststoffanteilen und Abwasser.
Eigenschaften
Wie funktioniert'S?
Vorteile
- Präzise Durchflussmessung mit Ultraschall-Doppler-Technologie für offene Kanäle, Gerinne und teilgefüllte Rohrleitungen
- Großer Messbereich der Fließgeschwindigkeit von ca. ±0,03 m/s bis 12,2 m/s – geeignet für nahezu alle Anwendungen
- Hohe Messgenauigkeit und Wiederholbarkeit (bis ±2 %, Reproduzierbarkeit ±0,1 %, Linearität ±0,5 %)
- Adaptive Signalverarbeitung mit Signalqualitätsüberwachung für stabile und valide Messergebnisse
- Robuste, vollständig gekapselte Sensorik (IP68) – optimal für den dauerhaften Einsatz in Abwasser und Industrie
- Flexible Systemintegration über RS485 / Modbus sowie analoge und digitale Ausgänge
- Integrierter Datenlogger mit hoher Speicherkapazität zur langfristigen Prozessüberwachung und Auswertung
- Schnelle Inbetriebnahme und einfache Parametrierung über integriertes Display und Bedienfeld
Die Ultraschall-Doppler-Durchflussmessung ist ein bewährtes Verfahren für die Durchflussmessung im offenen Kanal, in Gerinnen und teilgefüllten Rohrleitungen.
Ein Sensor sendet Ultraschallwellen aus, die an Partikeln im Medium reflektiert werden. Über den Doppler-Effekt wird die Fließgeschwindigkeit ermittelt, während parallel der Füllstand gemessen wird.
Aus beiden Werten berechnet das System präzise den Durchfluss und das Gesamtvolumen.
Ideal für Abwasser, verschmutzte Medien und industrielle Anwendungen – zuverlässig auch bei schwankenden Bedingungen.
- Einfache Installation und Konfiguration
- Berührungsloser Ultraschallsensor zum Aufklemmen
- Geeignet für eine Vielzahl von Rohrmaterialien und –größen
- Integrierter Datenlogger mit hoher Speicherkapazität für die langfristige Prozessüberwachung und –auswertung
- Schnelle Inbetriebnahme und einfache Parametrierung über das integrierte Display und Bedienfeld
Bei uns erhältlich
Pulsar Ultraschall Doppler Durchflussmesser ab Lager verfügbar:

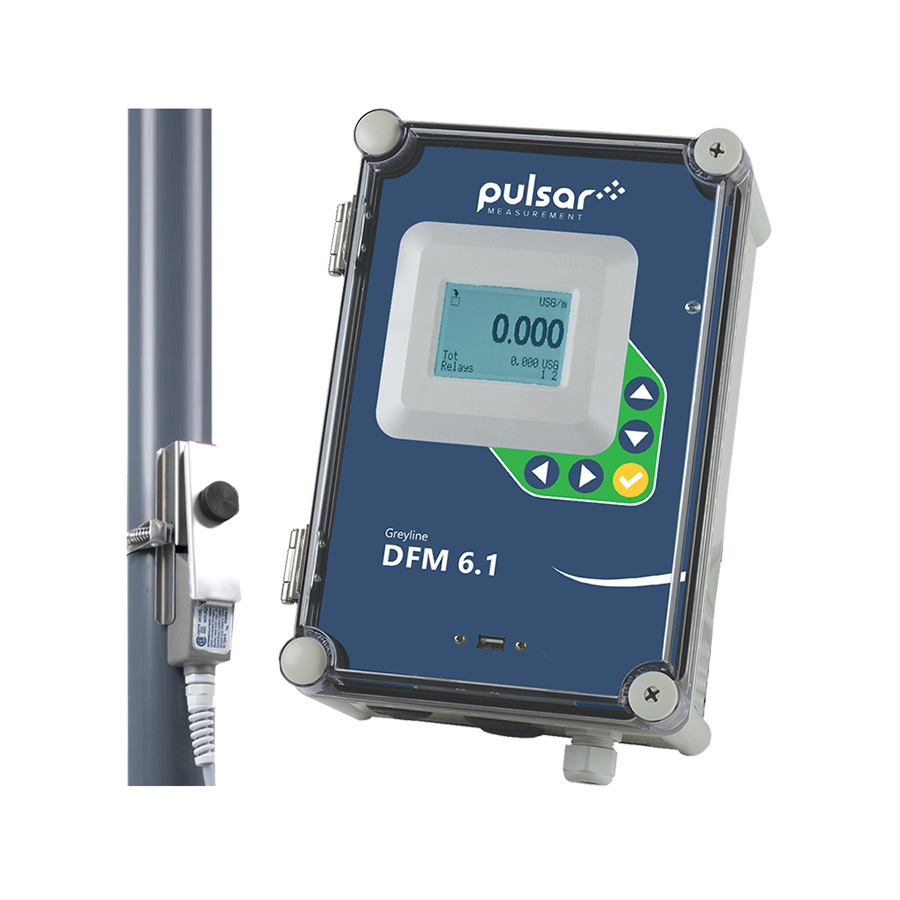

Pulsar DFM 6.1
Doppler-Durchflussmesser

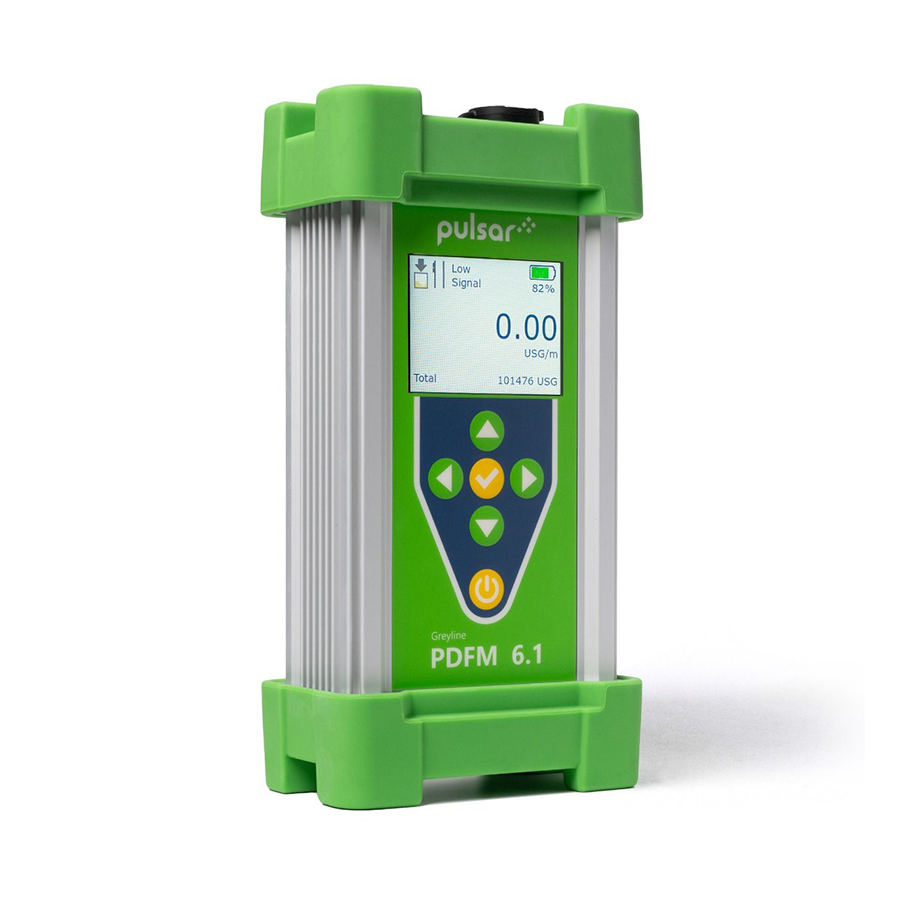

Pulsar PDFM 6.1
Portabler Doppler-Durchflussmesser

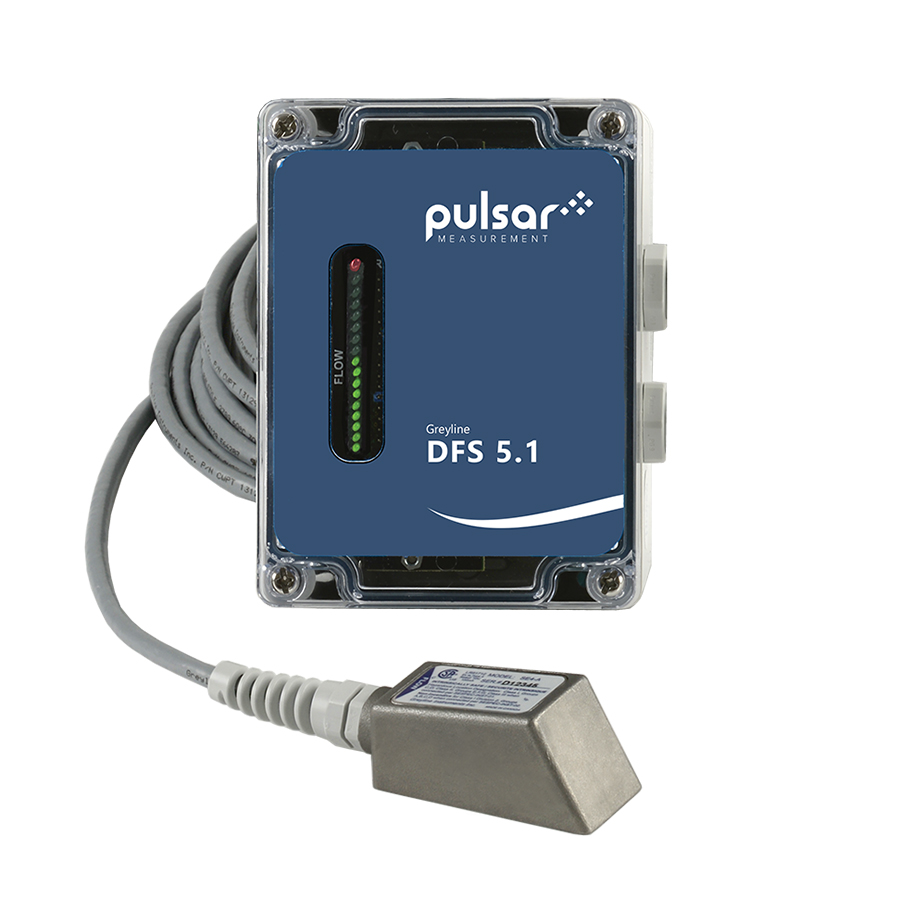

Pulsar DFS 5.1 Doppler-Durchflusswächter / Strömungswächter
Stationärer, berührungsloser Durchflussmesser für „schwer“ zu messende Flüssigkeiten mit IP66.
4–20 mA, Modbus RTU, HART, optional ATEX-Zone 0
Für Abwasser, Schlämme und Klärschlamm , Zellstoffbreie und abrasive Medien.
Portabler, berührungsloser Durchflussmesser für „schwer“ zu messende Flüssigkeiten mit IP66.
Für Abwasser, Klärschlamm, Zellstoffbreie und Laugen.
Kostengünstiger und berührungsloser
Durchflusswächter für „schwer“ messbare Flüssigkeiten mit IP67.
Für Abwasser, Klärschlamm, Zellstoffbreie und Laugen.

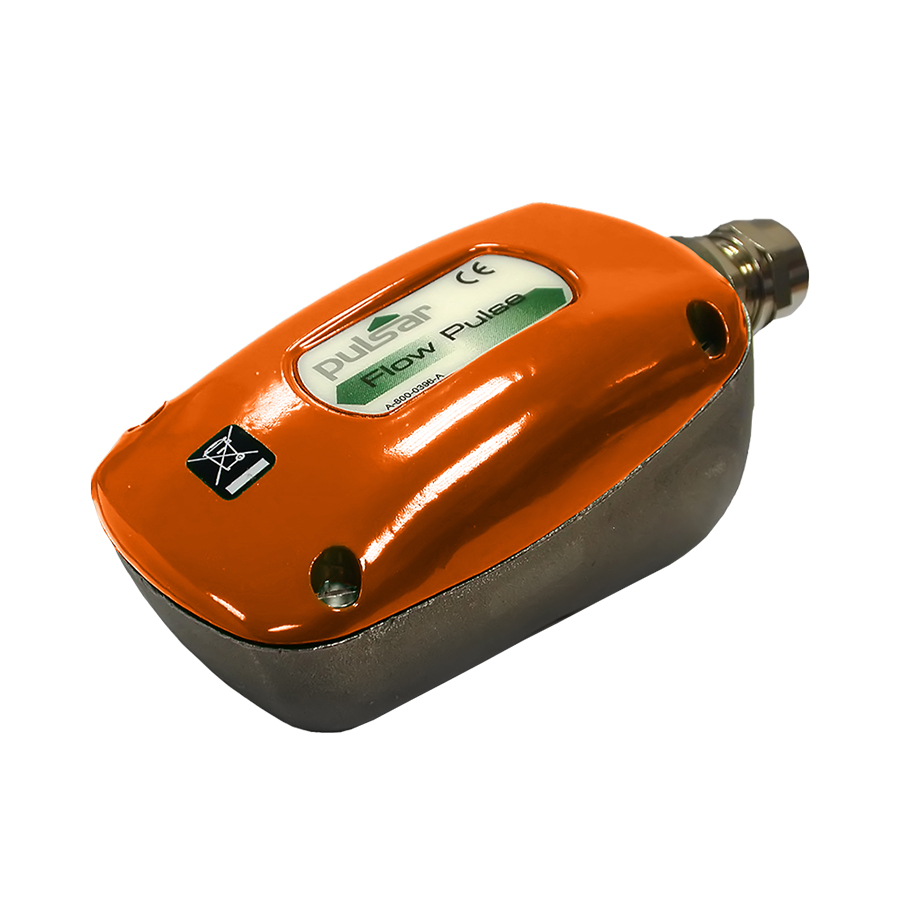

Pulsar FLOWPULSE SENSOR

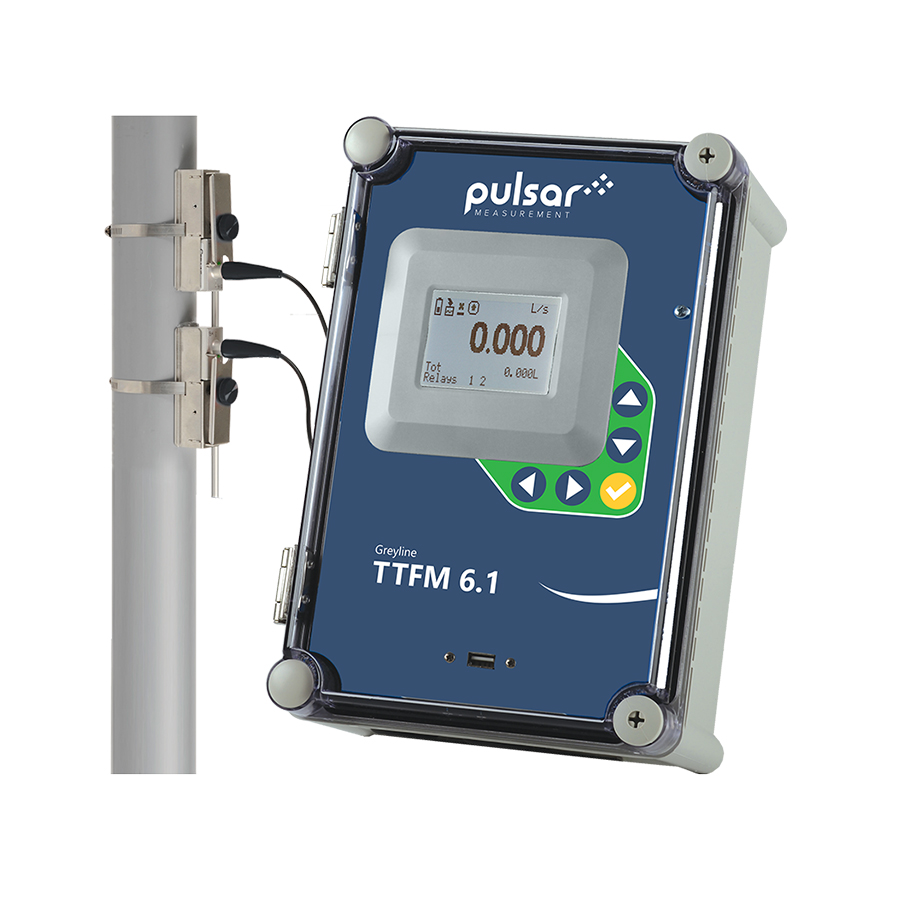

Pulsar TTFM 6.1 Laufzeitdurchflussmesser

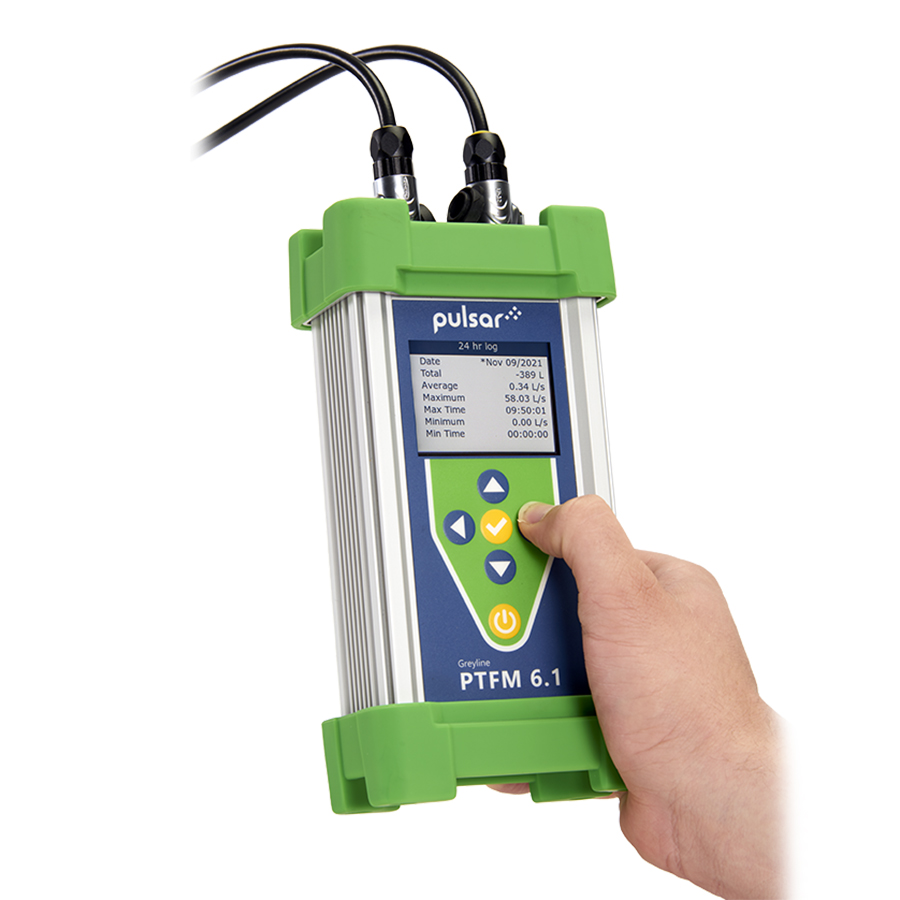

Pulsar PTFM 6.1 Tragbarer Laufzeitdurchflussmesser
Nicht-invasiv für eine einfache und kostengünstige Installation.
Zur Überwachung des Durchflusses in Zulaufleitungen und im Abwasser.
Berührungslose Durchflussmessung
von „sauberen“ Flüssigkeiten mit Schutzart IP66.
4–20 mA, Modbus RTU, HART, optional ATEX-Zone 0
Für aufbereitetes Wasser, Brauchwasser, Kühlwasser und Chemikalien.
Portabler, berührungsloser Durchflussmesser für „saubere“ Flüssigkeiten mit Schutzart IP67.
Für aufbereitetes Wasser, Brauchwasser, Kühlwasser und Chemikalien
